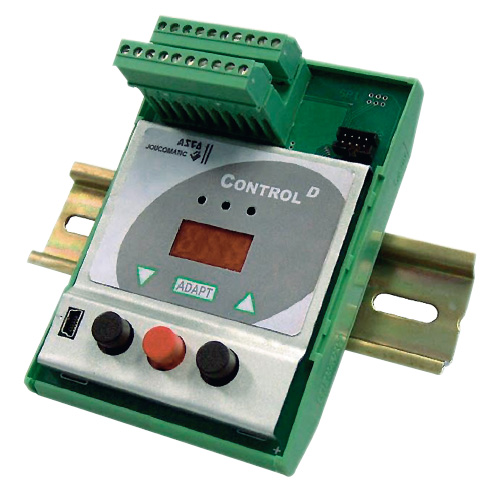

Juhtelektroonika Control D ASCO

Propoventiilide juhtimiseks

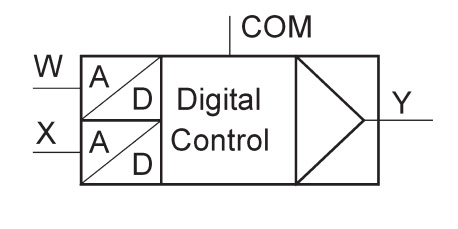

Control D juhtelektroonika põhineb ”ASCO-DigiCom” PC-tarkvaral. Seadistus ja tagasiside näitusid saab näha ühel ajal. Lisaks on ventiili diagnostika, parameetrite muutmine ja hooldus. Juhtplokki saab kasutada ilma näidikut ja klaviatuuri kasutamata.

  • Propoventiilide juhtsüsteem
  • Võimaldab closed-loop või open-loop -juhtimist
  • Saab kasutada tööstuslike protsesside juhtimiseks
  • Voolamise, rõhu, temperatuuri, võimsuse jne. reguleerimiseks
  • RS232 ja USB-ühendused arvutiga ühendamiseks
  • 7-segmendiline LED-ekraan, olekustatuse LEDid ja kolm juhtklahvi
  • AUTO-ADAPT, automaatne adapeerumistoiming, Control D -kontrolleri automaatne seadistus juhtventiili tarbeks
  • Sobib DIN EN 50022 paigalduseks

Nimipinge

24/12 VDC

Maksimaalne voolutugevus

2A

Keskkonna temperatuur

-20 °C… +50 °C

KONSTRUKTSIOON
Korpus PA(polyamiid)
Kaitseklass IP20
Elektriühendus rivipistik (0,08 – 1.5 mm²)

ELEKTRILISED NÄITAJAD
Kasutuspinge (UN) : 24V DC ±10 %, maks. häired 10 %
12V DC +15 % -5 %, maks. häired 10 %
Maks. väljundvool
täiskoormusel (IFL) : 2A
Sisend (UC) = 0 – 10 V DC, (ICX) = 0 – 20 mA, (IC) = 4 – 20 mA
Tagasiside sisend (UC) = 0 – 10 V DC, (ICX) = 0 – 20 mA, (IC) = 4 – 20 mA
Tagasiside väljund,
pööratav 180° 0 – 10V, 0/4 – 20 mA
Voolutugevuse reguleerimine 0 – 2 A
Rõhu reguleerimine 0 – 100 %
Prtsessi reguleerimine 0 – 100 %
Ramp valitav ON/OFF
reguleeritav 0,1… 20 sekundi vahemikus
Reguleeritav sagedus 20 – 2.000 Hz

Nimetus

Mudel

Control D juhelektroonika – 12 V DC

60300117

Control D juhtelektroonika – 24 V DC

60300118

Sobivad proportsionaalventiilid

Nimetus

Seeria

Posiflow voolamise regulaator

202

Posiflow voolamise regulaator

203

Preciflow voolamise regulaator

202
