Mootoriga kaldventiil 290 ASCO NUMATICS

Roostevabast terasest korpus, keermega ühendus, suurused 3/8-1/2-3/4

OMADUSED

  • Suur vooluhulk tänu kaldkonstruktsioonile
  • Sulgemine vastu voolamissuunda (veehaamri efekti vältimine)
  • Mootoriosa pööratav 360°
  • Elektrikatkestuse korral ventiil peatub või sulgub (valitav)
  • LED-id näitavad asendit/toimimist
  • Alarõhule 10-² mbar
  • Ventiilid vastavad EU direktiividele, RoHS 2

Maksimaalne kasutusrõhk 10 bar
Ümbritsev temperatuur -10…+50°C
Maksimaalne viskoosus 600 cSt (mm²/s)
Toimimisaeg <1,3 sek (avanemine) / <1,3 sek (sulgumine)

VOOLAVA AINEGA KONTAKTIS OLEVAD MATERJALID
*kontrolli materjalide sobivust

Protsessiühendus: AISI316L
Tihendid NBR

MUUD MATERJALID

Ajami korpus PA
AC /DC adapteri korpus PA66, GB30%

ELEKTRILISED OMADUSED

Ühendus  ISO4400 pistik, kaabli läbimõõt 6-10 mm
Mootori voolutarve 12W töötades, 0W seiskudes, maks. hetkevool 0,7A
Indikaator LED
Elektriturvalisus (AC –DC adapter) IEC 335 (EN-IEC 60730) klass 2
Kaitseklass IP65 (EN60529)
Standardpinged      DC (=) : 24V ±10 %, maks. kõikumine 5%
(EN-IEC 61131-2) AC(~) : 110V - 250V / 50-60 Hz
                                            24V - 48V ±10 % / 50-60 Hz

SOOVITAV TSÜKLITE ARV
Ümbritseval temperatuuril +20°C,  9 tsüklit/minutis
                                      +50°C (maks.), 4 tsüklit/minutis

ADAPTERID
AC – DC adapter: 110V - 250V/50-60 Hz
                                  Tellimiskood: P290CA430078001
                                  24V - 48V ±10 % / 50-60 Hz
                                  Tellimiskood: P290CA438907001

LISAVÕIMALUSED
Sulgumine voolukatkestuse korral.
Ventiili korpus AISI316L ja FPM sulguri tihend

Müük ja info

Wermundsen OÜ
Mustamäe tee 55
EE-10620 Tallinn, Estonia
Tel: (+372) 601 4202
wermundsen@wermundsen.ee

Toodete pildid

Tootja koduleht


Lisateave

PDF icon 290_data_sheet.pdf
Voolavad ained Temperatuurile Tihendimaterjal
õhk ja gaasirühmad 1&2 -10°C... +90°C NBR
Vesi, õli, vedelikud rühmad 1&2
Torumõõt DN

Voolutegur

Kv

Rõhkude vahele (bar)

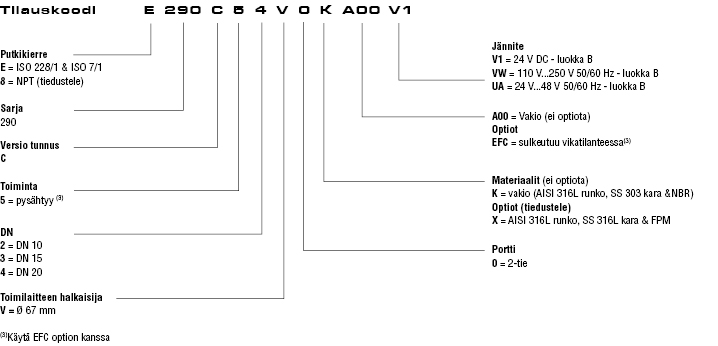

15 numbriline tootekood Pingekood

min.

Maks.

24 V...48 V/
50-60 Hz

110V...250 V/
50-60 Hz

24 V/DC

Õhk, vesi,

õli (*)

Seadme läbimõõt

Keere

Roostevaba teras
AISI 316L
(m³/h) (l/min)

(mm)

Mootoriga ventiil, pealevool taldriku alt

3/8

10

2,7

45

0

6

67

G

E290C52V0KA00 UA VW V1
1/2

15

3,8 63 0 5 67

G

E290C53V0KA00

3/4

20

6

100

0

4

67

G

E290C54V0KA00
