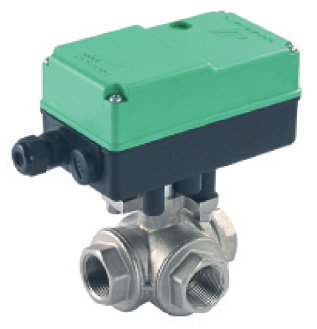

Mootoriga kuulventiilid DIAMANT 2000, 3-tee

  • Töötsükkel standardmootoriga 35 s 90° – Nm11, Muudele tsükliaegadele küsi lisainfot, 110 s, 330 s 90° – Nm16, 4 s 90°– Nm5, 12 s 90°– Nm12
  • Kaitseklass IP65
  • Ümbritsev temperatuur -10… +50 °C
  • Kasutatava aine temperatuur 0… +100 °C
  • Mootori algpöörlemissuund 90° vastupäeva

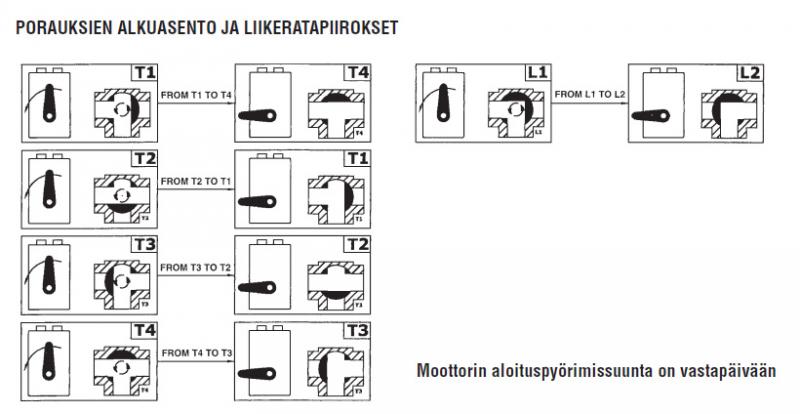

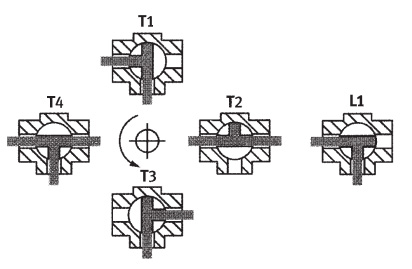

  • Enne mootori käivitamist on vaja märkida avade asend. Tellimisel teata avade asukohad, näiteks T2.
  • Muudele kasutuspingetele küsi infot

Müük ja info

Wermundsen OÜ
Mustamäe tee 55
EE-10620 Tallinn, Estonia
Tel: (+372) 601 4202
wermundsen@wermundsen.ee

Toodete pildid

Tootja koduleht


Lisateave

PDF icon diamant.pdf

Nikeldatud messing, sisaldab 3-punkti mootori

Pinge

Mudel

Mõõt R”

PN bar

Kv

m³/h

Hind
KM-ta

230 V

50 Hz

T-KUJULINE

DS323S6E5

1/4

30

1,0

240,-

DS323R6E5

3/8

30

2,0

240,-

DS323A6E5

1/2

30

3,9

240,-

DS323B6E5

3/4

30

7,9

264,-

DS323C6E5

1

16

14

308,-

L-KUJULINE

DS323S5E5

1/4

30

1,0

240,-

DS323R5E5

3/8

30

2,0

240,-

DS323A5E5

1/2

30

3,9

240,-

DS323B5E5

3/4

30

7,9

264,-

DS323C5E5

1

16

14

308,-

Pinge

Mudel

Mõõt R”

PN bar

Kv

m³/h

Hind
KM-ta

24 V

50 Hz

T-KUJULINE

DS343S6E5

1/4

30

1,0

249,-

DS343R6E5

3/8

30

2,0

249,-

DS343A6E5

1/2

30

3,9

249,-

DS343B6E5

3/4

30

7,9

271,-

DS343C6E5

1

16

14

316,-

L-KUJULINE

DS343S5E5

1/4

30

1,0

249,-

DS343R5E5

3/8

30

2,0

249,-

DS343A5E5

1/2

30

3,9

249,-

DS343B5E5

3/4

30

7,9

271,-

DS343C5E5

1

16

14

316,-

AISI 316 teras, sisaldab 3-punkti mootorit

Pinge

Mudel

Mõõt

R”

PN

bar

Kv

m³/h

Hind
KM-ta

230 V

50 Hz

T-KUJULINE

DS323S6B5

1/4

64

1,0

543,-

DS323R6B5

3/8

64

2,0

543,-

DS323A6B5

1/2

64

3,9

543,-

L-KUJULINE

DS323S5B5

1/4

64

1,0

543,-

DS323R5B5

3/8

64

2,0

543,-

DS323A5B5

1/2

64

3,9

543,-

Pinge

Mudel

Mõõt R”

PN bar

Kv

m³/h

Hind
KM-ta

24 V

50 Hz

T-KUJULINE

DS343S6B5

1/4

30

1,0

603,-

DS343R6B5

3/8

30

2,0

603,-

DS343A6B5

1/2

30

3,9

603,-

L-KUJULINE

DS343S5B5

1/4

30

1,0

603,-

DS343R5B5

3/8

30

2,0

603,-

DS343A5B5

1/2

30

3,9

603,-

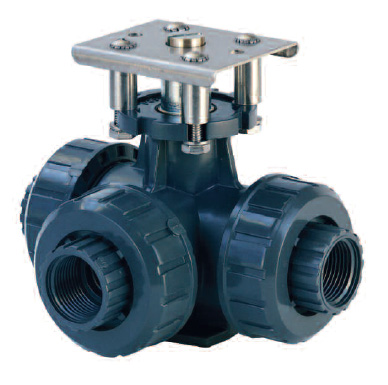

3-tee PVC-kuulventiilid

Voolava aine temperatuur 7… 25 °C

Mudel

Mõõt R"

PN bar

Kv

m³/h

Hind
KM-ta

T-kujuline keermesühendusega

DC3R6C3D3

3/8

10

3,5

174,-

DC3A6C3D3

1/2

10

9

177,-

DC3B6C3D3

3/4

10

15,3

198,-

DC3C6C3D3

1 *

10

30,5

237,-

DC3D6C3D3

1 1/4 *

10

61,2

279,-

L-kujuline keermesühendusega

DC3R5C3D3

3/8

10

3,5

186,-

DC3A5C3D3

1/2

10

9

189,-

DC3B5C3D3

3/4

10

15,3

213,-

DC3C5C3D3

1 *

10

30,5

256,-

DC3D5C3D3

1 1/4 *

10

61,2

301,-

Mudel

Mõõt mm

PN bar

Kv

m³/h

Hind
KM-ta

T-kujuline liimitav ühendus

DC3R6C4D3

16 (3/8)

10

3,5

161,-

DC3A6C4D3

20 (1/2)

10

9

164,-

DC3B6C4D3

25 (3/4)

10

15,3

184,-

DC3C6C4D3

32 (1) *

10

30,5

220,-

DC3D6C4D3

40 (1 1/4) *

10

61,2

257,-

L-kujuline liimitav ühendus

DC3R5C4D3

16 (3/8)

10

3,5

174,-

DC3A5C4D3

20 (1/2)

10

9

177,-

DC3B5C4D3

25 (3/4)

10

15,3

199,-

DC3C5C4D3

32 (1) *

10

30,5

237,-

DC3D5C4D3

40 (1 1/4) *

10

61,2

279,-

* Ei tohi kasutada 4 sekundi mootoriga

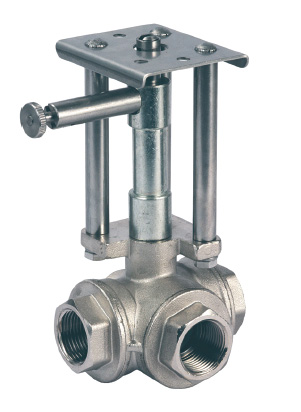

3-tee kuulventiilid, täisavaga, kõrgendatud mootori paigutusega ja käsijuhtimisega

Nikeldatud messing
Voolava aine temperatuur -25… 150 °C

Mudel

Mõõt R"

PN bar

Kv

m³/h

T-kujuline

DC3A6E5D2

1/2

30

3,9

DC3B6E5D2

3/4

30

7,9

DC3C6E5D2

1 *

16

13

L-kujuline

DC3A5E5D2

1/2

30

3,9

DC3B5E5D2

3/4

30

7,9

DC3C5E5D2

1 *

16

13

AISI 316 teras
Voolava aine temperatuur -20… 160 °C

Mudel

Mõõt R"

PN bar

Kv

m³/h

T-kujuline

DC3S6B5D2

1/2

64

2,8

DC3R6B5D2

3/8 *

64

3

DC3A6B5D2

1/2 *

64

3,6

L-kujuline

DC3S5B5D2

1/4

64

2,8

DC3R5B5D2

3/8 *

64

3

DC3A5B5D2

1/2 *

64

3,6

* Ei tohi kasutada 4 sekundi mootoriga

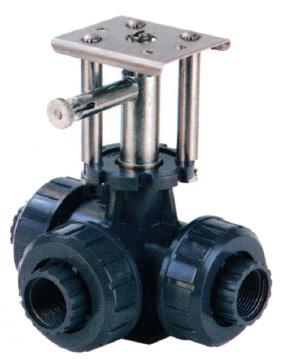

3-tee PVC- kuulventiilid, täisava, kõrgendatud mootori paigutusega ja käsijuhtimisega

Voolava aine temperatuur 7… 25 °C

Mudel

Mõõt R"

PN bar

Kv

m³/h

T-kujuline keermesühendus

DC3R6C3D4

3/8

10

3,5

214,-

DC3A6C3D4

1/2

10

9

217,-

DC3B6C3D4

3/4

10

15,3

239,-

DC3C6C3D4

1 *

10

30,5

278,-

DC3D6C3D4

1 1/4 *

10

61,2

319,-

L- kujuline keermesühendus

DC3R5C3D4

3/8

10

3,5

227,-

DC3A5C3D4

1/2

10

9

230,-

DC3B5C3D4

3/4

10

15,3

254,-

DC3C5C3D4

1 *

10

30,5

297,-

DC3D5C3D4

1 1/4 *

10

61,2

341,-

Mudel

Mõõt mm

PN bar

Kv

m³/h

Hind
KM-ta

T-kujuline liimühendus

DC3R6C4D4

16 (3/8)

10

3,5

202,-

DC3A6C4D4

20 (1/2)

10

9

205,-

DC3B6C4D4

25 (3/4)

10

15,3

225,-

DC3C6C4D4

32 (1) *

10

30,5

260,-

DC3D6C4D4

40 (1 1/4) *

10

61,2

297,-

L-kujuline liimühendus

DC3R5C4D4

16 (3/8)

10

3,5

214,-

DC3A5C4D4

20 (1/2)

10

9

217,-

DC3B5C4D4

25 (3/4)

10

15,3

239,-

DC3C5C4D4

32 (1) *

10

30,5

278,-

DC3D5C4D4

40 (1 1/4) *

10

61,2

319,-

* Ei tohi kasutada 4 sekundi mootoriga

  • Saadaval ka ilma kõrgenduste ja käsijuhtimiseta.
